24HD PG60F

車庫門、自動門、醫療器械、垃圾處理器、烘烤爐、烤爐微型數控設備、蠕動泵、清洗機、游戲機、辦公設備、家用電器、自動執行器。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

G-AA010

所屬分類

步進減速電機系列

數量

庫存:



產品描述

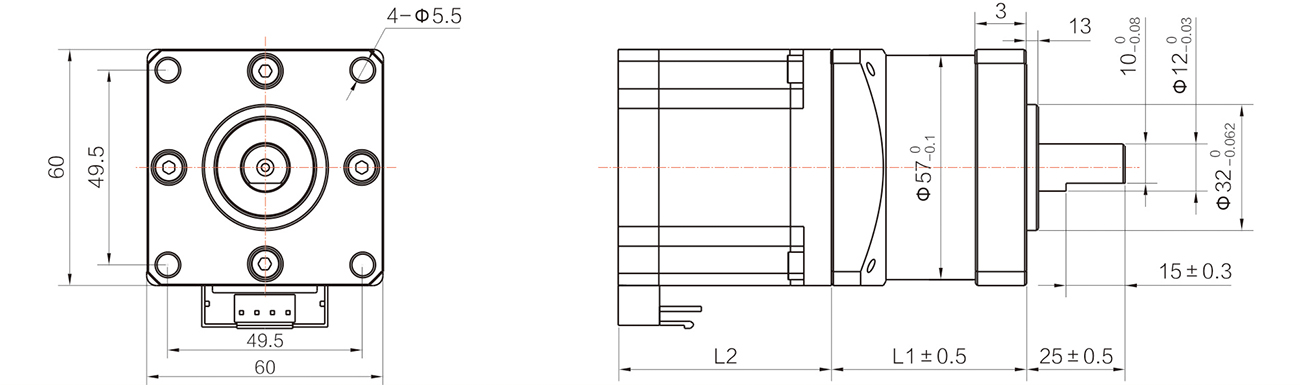

外形尺寸

齒輪箱清單

級數 Number of stages	1 stages reduction	2 stages reduction	3 stages reduction	4 stages reduction
減速比 Reduction ratio	3.6,4.3	13,19.2,22.7	46.7,69,102,121	198,276,326,409,513
齒輪箱長度 Gearbox length"L"mm	49.6	67	84	101
最大額定力鉅 Max.Running torque	20kgf.cm	40kgf.cm	60kgf.cm	80kgf.cm
最大損壞扭矩 Max.Gear breaking torque	60kgf.cm	120kgf.cm	180kgf.cm	240kgf.cm
效率 Gearing eficiency	90%	81%	73%	65%

馬達參數

馬達型號 Motor name	引出線數 Lead wires #	相電壓 Rated Voltage (V)	相電流 Rated current (A)	相電阻 Resistance per phase(Ω)	相電感 Inductance per phase(mH)	保持轉矩 Holding torque (mN.m)	定位轉矩 Detent torque (mN.m)	轉動慣量 Rotor inertia (g.cm2)	電機重量 Motor mass (g)	機身長度 L2max (mm)
24HD101PG60F-XX	4	5.4	3	1.8	6.5	1.8	60	580	0.75	54
24HD202PG60F-XX	4	1.65	3	0.55	2.5	2.2	100	800	1.2	80
24HD401PG60F-XX	4	2.6	4	0.65	2.4	3.0	120	840	1.4	86
24HD802PG60F-XX	4	2.28	3	0.76	2.5	2.5	140	920	1.6	98

減速后的輸出力矩=馬達力矩x減速比X齒輪傳動效率; 輸出轉速=馬達轉速/減速比。
