34HD RB90F
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
G-AA014
所屬分類
步進減速電機系列
數量
-
+
庫存:
0
產品描述

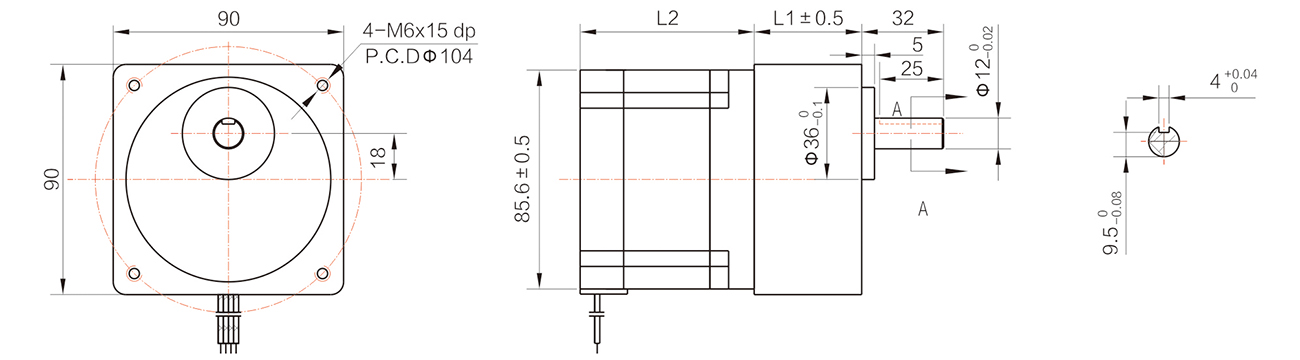

外形尺寸
齒輪箱清單
|
級數 Number of stages |
2 stages reduction | 3 stages reduction | 4 stages reduction |
|
減速比 Reduction ratio |
3,3.6,5,6,7.5,9,12.5,15,18 | 25,30,36 | 50,60,75,90,100,120,150,180,200 |
|
齒輪箱長度 Gearbox length"L"mm |
42 | 60 | 60 |
|
最大額定力鉅 Max.Running torque |
50kgf.cm | 100kgf.cm | 100kgf.cm |
|
最大損壞扭矩 Max.Gear breaking torque |
150kgf.cm | 300kgf.cm | 300kgf.cm |
|
效率 Gearing eficiency |
81% | 73% | 66% |
馬達參數
|
馬達型號 Motor name |
引出線數 Lead wires # |
相電壓 Rated Voltage (V) |
相電流 Rated current (A) |
相電阻 Resistance per phase(Ω) |
相電感 Inductance per phase(mH) |
保持轉矩 Holding torque (mN.m) |
定位轉矩 Detent torque (mN.m) |
轉動慣量 Rotor inertia (g.cm2) |
電機重量 Motor mass (g) |
機身長度 L2max (mm) |
| 34HD009RB90F-xx | 4 | 3.1 | 2.0 | 1.1 | 8.4 | 3.1 | 100 | 1 | 1.9 | 68 |
| 34HD102RB90F-xx | 4 | 2.7 | 4.0 | 0.57 | 2.8 | 4.6 | 190 | 1.7 | 2.7 | 98 |
減速后的輸出力矩=馬達力矩x減速比x齒輪傳動效率; 輸出轉速=馬達轉速/減速比。
