24HF PG60F

裝配高精度的五相( 0.72° ) 步進電機，用在需要更高傳動精度的場合;廣泛用于大型測量?jì)x器、高精度閥門]、醫學器械、衛星發射塔控制開關、大型3D打印機、高精度龍門銑床、等需要精度高、力矩大、體積小的場合。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

G-AA012

所屬分類

步進減速電機系列

數量

庫存:



產品描述

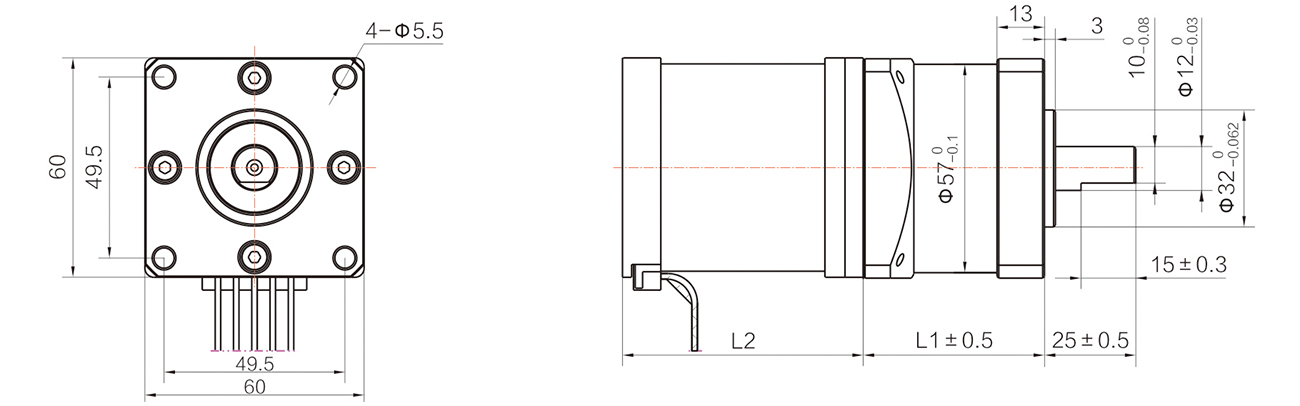

外形尺寸

齒輪箱清單

級數 Number of stages	1 stages reduction	2 stages reduction	3 stages reduction	4 stages reduction
減速比 Reduction ratio	3.6,4.3	13,19.2,22.7	46.7,69,102,121	198,276,326,409,513
齒輪箱長度 Gearbox length"L"mm	49.6	67	84	101
最大額定力鉅 Max.Running torque	20kgf.cm	40kgf.cm	60kgf.cm	80kgf.cm
最大損壞扭矩 Max.Gear breaking torque	60kgf.cm	120kgf.cm	180kgf.cm	240kgf.cm
效率 Gearing eficiency	90%	81%	73%	65%

馬達參數

馬達型號

Motor name

引出線數

Lead wires

相電壓

Rated Voltage

(V)

相電流

Rated current

(A)

相電阻

Resistance per

phase(Ω)

相電感

Inductance per

phase(mH)

保持轉矩

Holding torque

(mN.m)

定位轉矩

Detent torque

(mN.m)

轉動慣量

Rotor inertia

(g.cm2)

電機重量

Motor mass

(g)

機身長度

L2max

(mm)

24HF101PG60F-XX

1.82

1.3

1.4

1.8

0.4

160

0.58

24HF401PG60F-XX

2.7

1.5

1.8

0.85

120

235

1.0

減速后的輸出力矩=馬達力矩x減速比x齒輪傳動效率; 輸出轉速=馬達轉速/減速比。
