產品中心
專業設計生產各種型號的混合式步進電機

產品分類

全部分類
17HD RB37
瀏覽量:
1000

17HD RB37

遙控窗簾、驗鈔機、過膠機、自動電視架、捆鈔機、柔巾機、辦公設備、家用電器、自動執行器。
零售價
0.0
市場價
0.0
瀏覽量:
1000
產品編號
G-AA006
數量
-
+
庫存:
0
產品描述

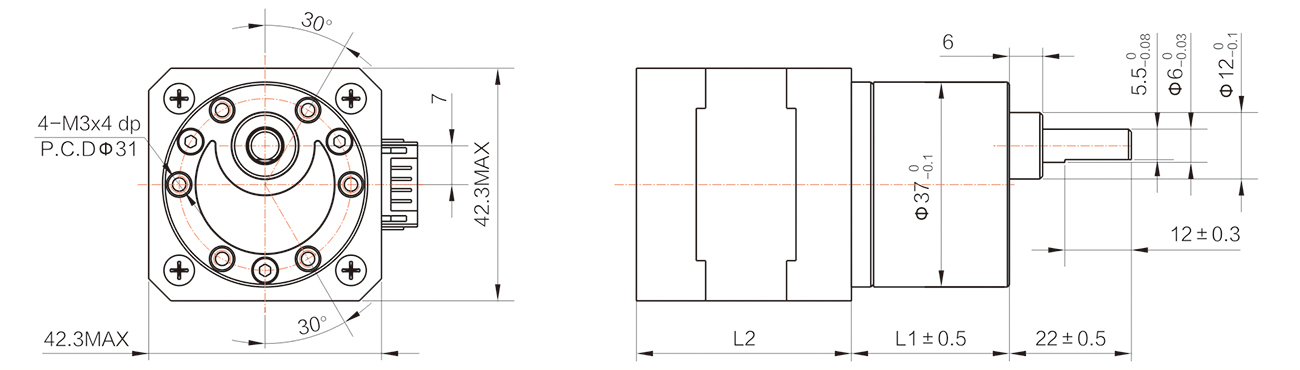

外形尺寸



齒輪箱清單

級數 Number of stages

1 stages reduction

2 stages reduction

3 stages reduction

4 stages reduction

5 stages reductior

減速比 Reduction ratio

6.10 20.30 60.90 180,270 360,489,540,810

齒輪箱長度 Gearbox length"L"mm

22.5 22.5 25 27 29

最大額定力鉅 Max.Running torque

0.5kgf.cm 1.5kgf.cm 3kgf.cm 10kgf.cm 10kgf.cm

最大損壞扭矩 Max.Gear breaking torque

1.5kgf.cm 4kgf.cm 9kgf.cm 30kgf.cm 30kgf.cm

效率 Gearing eficiency

81% 73% 65% 59% 53%





馬達參數

馬達型號

Motor name

引出線數

Lead wires

#

相電壓

Rated Voltage

(V)

相電流

Rated current

(A)

相電阻

Resistance per

phase(Ω)

相電感

Inductance per

phase(mH)

保持轉矩

Holding torque

(mN.m)

定位轉矩

Detent torque

(mN.m)

轉動慣量

Rotor inertia

(g.cm2)

電機重量

Motor mass

(g)

機身長度

L2max

(mm)

17HD003RB37-xx 4 12 0.4 30 37 280 12 38 200 34
17HD201RB37-xx 4 12 0.4 30 60 400 18 57 240 40
17HD403RB37-xx 4 3 1.5 2 3.85 480 24 82 340 48
17HD808RB37-xx 4 2.7 1.5 1.8 8.5 600 40 102 500 60

減速后的輸出力矩=馬達力矩X減速比X齒輪傳動效率; 輸出轉速=馬達轉速/減速比。

未找到相應參數組,請于后臺屬性模板中添加
