產品描述

消隙螺母組件(自補償、零間隙)

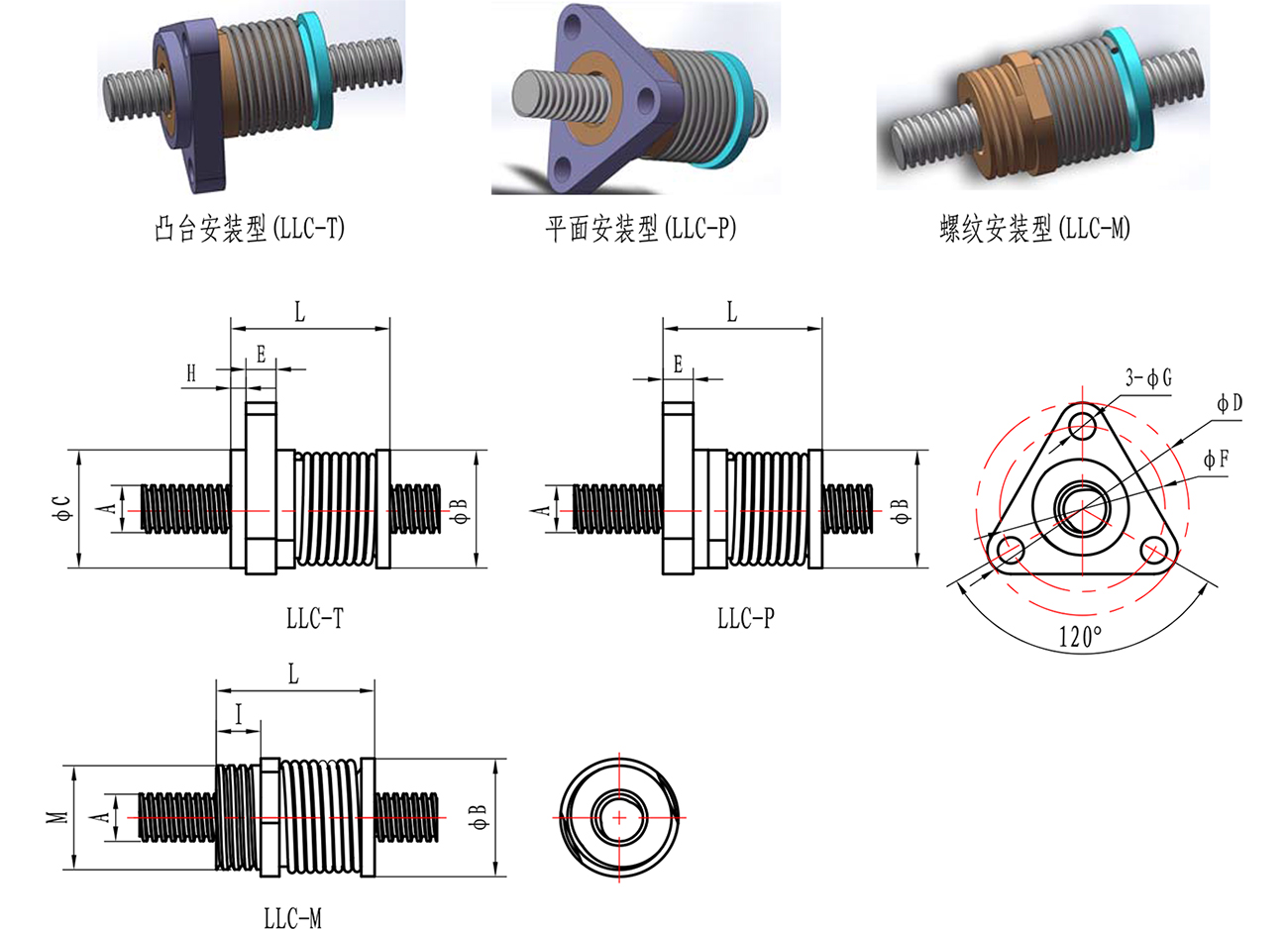

LLC系列-輕負荷，緊湊型

LLC系列消隙螺母適用于緊湊的空間內，采用更小的組件達到消隙目的，可根據不同負荷選用不同預緊彈簧，Smooth預緊彈簧有0.8和1mm線徑的，高度可以根據實際使用強度進行調整,不同的彈簧預緊力會影響阻力矩的大小，合適的阻力矩加上耐磨的工程塑料,在高精度3D打印機和注塑泵上得到完美的應用。

螺母型號：XLM-LLC-*-ACME(A)×P

“*”:T/P/M系列 ACME:螺紋類型 A:絲桿外徑 P:螺紋導程

絲桿外徑 A

螺母外徑 B

凸臺直徑

C

法輪盤外徑

D

法輪盤厚度

E

安裝孔圓周

F

安裝孔直徑

G

凸臺高度

H

螺母長度

L

螺紋

M

螺紋長度

I

動態負荷

模具號

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

Ibs

(Kg)

3/16

(4.76)

0.625

(15.88)

0.625

(15.88)

1.125

(28.6)

0.16

(4.06)

0.875

(22.22)

0.14

(3.56)

0.08

(2.04)

0.905

(23)

M14×1.5

0.24

(6.1)

5

(2.3)

LM1160

7/32

(5.56)

0.625

(15.88)

0.625

(15.88)

1.125

(28.6)

0.16

(4.06)

0.875

(22.22)

0.14

(3.56)

0.08

(2.04)

0.905

(23)

M14×1.5

0.24

(6.1)

5

(2.3)

1/4

(6.35)

0.625

(15.88)

0.625

(15.88)

1.125

(28.6)

0.16

(4.06)

0.875

(22.22)

0.14

(3.56)

0.08

(2.04)

0.905

(23)

M14×1.5

0.24

(6.1)

5

(2.3)

5/16

(8)

0.75

(19.05)

0.75

(19.05)

1.5

(38.1)

0.2

(5.08)

1.125

(28.6)

0.17

(4.3)

0.12

(3.05)

1.18

(30)

5/8-18

0.32

(8.1)

8

(3.6)

LM0027

3/8

(9.53)

0.75

(19.05)

0.75

(19.05)

1.5

(38.1)

0.2

(5.08)

1.125

(28.6)

0.2

(5.08)

0.12

(3.05)

1.18

(30)

5/8-18

0.32

(8.1)

10

(5)

注：1、此螺母外形為標準型螺母，客戶可以在這外形基礎上進行二次加工，如更改安裝孔為螺紋孔安裝，增加安裝法輪銑扁，增加磁性柱等；

2、導程選擇參照P8至P15頁，螺紋可以英制和公制；

3、螺紋M如有需要可以在公制和英制轉換。

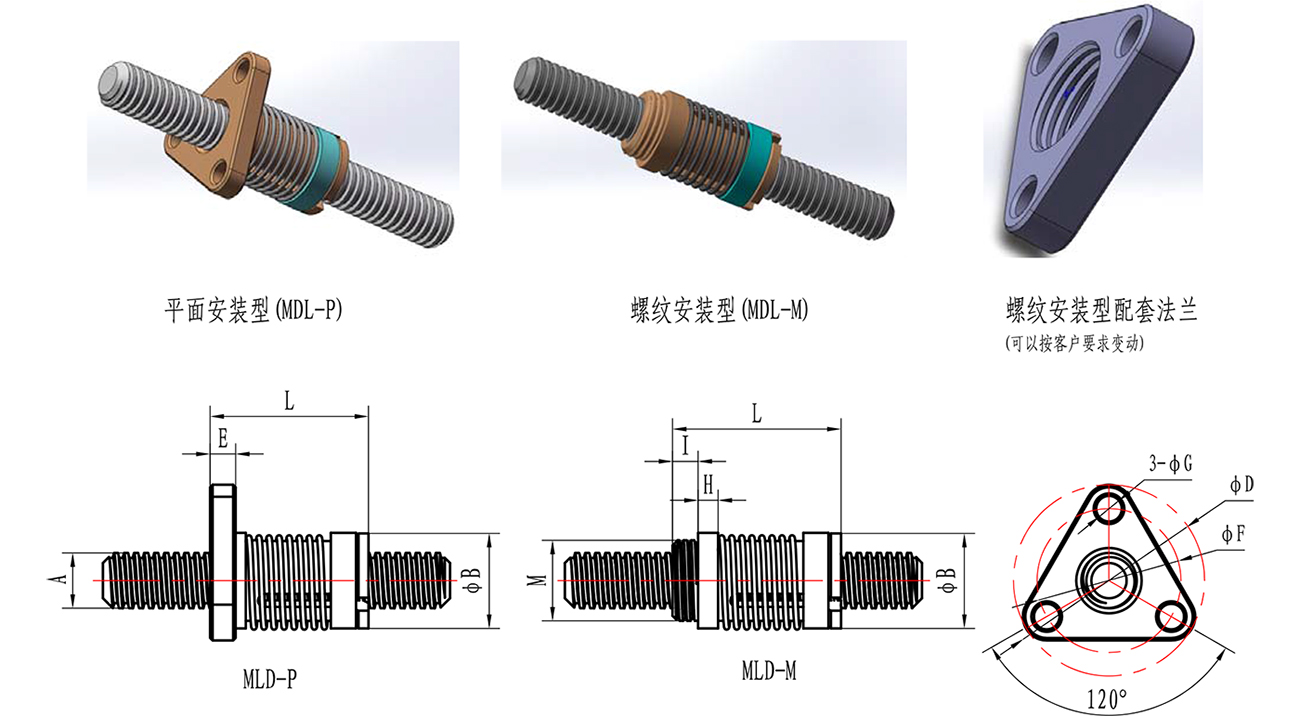

MDL系列-輕負荷，中阻力矩型

MDL系列消隙螺母適用于需要低噪音和運行無振動的垂直應用場合。采用自潤滑乙縮醛(ACETAL)材料制成，優越的耐磨性和自潤滑性，以及良好的耐油性，耐過氧化物性能,可以提供有效的定位精度和高重復定位精度。
ACETAL制成的消隙螺母綜合性能較好，在熱塑性塑料中是最堅硬的，力學性能最接近金屬的品種之一，有著優良的抗張強度、彎曲強度、耐疲勞強度。耐磨性和電性也非常好,可在-40度 -100度之間長期使用。
使用行業遍布汽車、電子、制衣、醫療、機械、運動器材等領域。

螺母型號：XLM-LLC-*-ACME(A)×P “*”:T/P/M系列 A:絲桿外徑P:螺紋導程

絲桿外徑

A

螺母外徑

B

法輪盤外徑

D

法輪盤厚度

E

安裝孔圓周

F

安裝孔直徑

G

凸臺高度

H

螺母長度

L

螺紋

M

螺紋長度

I

動態負荷

模具號

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

Ibs

(Kg)

7/32

(5.56)

0.5

(12.7)

1.125

(28.6)

0.18

(4.6)

0.75

(19.05)

0.14

(3.56)

0.16

(4.06)

1

(25.4)

M14×1.5

0.24

(6.1)

5

(2.3)

LM0028

1/4

(6.35)

0.5

(12.7)

1.125

(28.6)

0.18

(4.6)

0.75

(19.05)

0.14

(3.56)

0.16

(4.06)

1

(25.4)

M14×1.5

0.24

(6.1)

5

(2.3)

5/16

(8)

0.59

(15)

1.16

(29.5)

0.2

(5.08)

0.875

(22.23)

0.17

(4.3)

0.16

(4.06)

1.18

(30)

5/8-18

0.32

(8.1)

8

(3.6)

LM1273

3/8

(9.53)

0.7

(17.8)

1.2

(30.5)

0.31

(8)

1

(25.4)

0.2

(5.08)

0.16

(4.06)

1.18

(30)

5/8-18

0.32

(8.1)

8

(3.6)

LM0029

7/16

(11)

0.75

(19)

1.5

(38.1)

0.31

(8)

1.125

(28.6)

0.2

(5.08)

0.2

(5.08)

1.32

(33.5)

5/8-18

0.32

(8.1)

10

(5)

LM1226

注：1、此螺母外形為標準型螺母，客戶可以在這外形基礎上進行二次加工，如更改安裝孔為螺紋孔安裝，增加安裝法輪銑扁，增加磁性柱等；

2、導程選擇參照P8至P15頁；

3、螺紋M如有需要可以在公制和英制轉換。

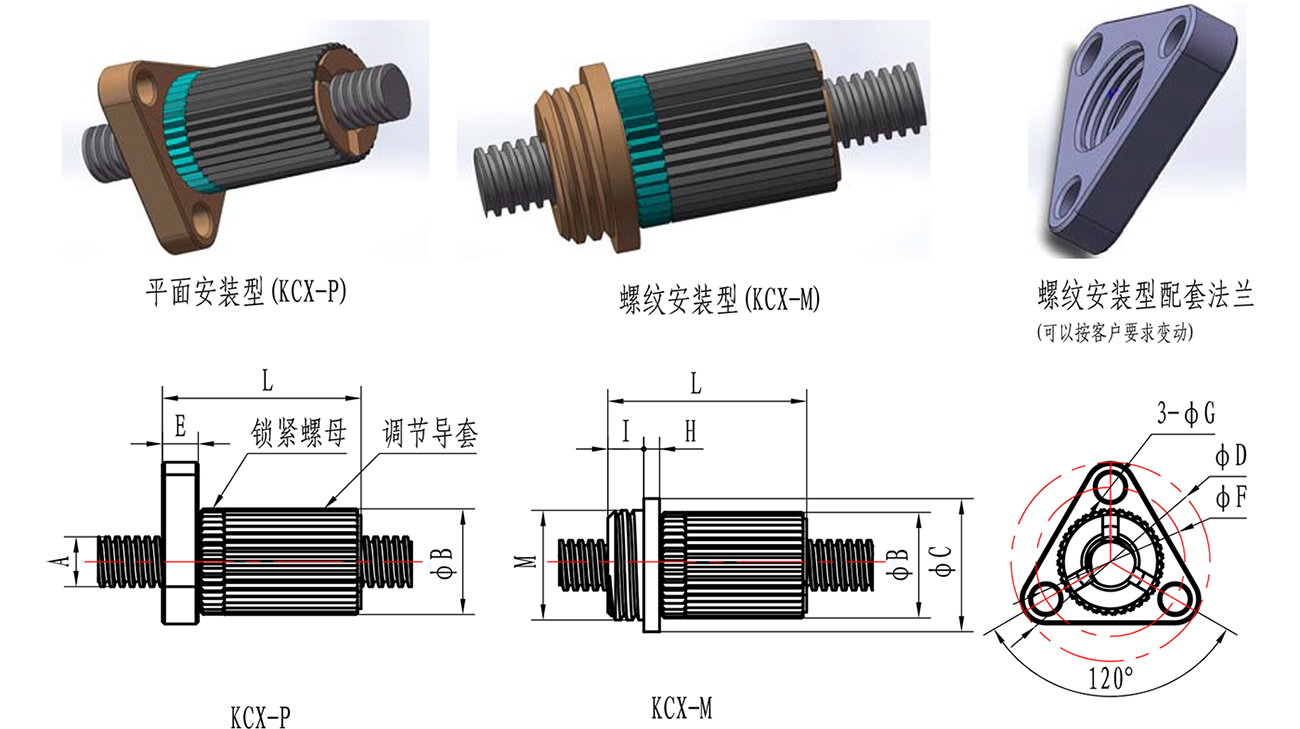

KCX系列-可調阻力矩/超平穩運動

Smooth專利KCX系列產品，通過雙螺套對螺母預緊力的調節，可以長期有效的保證其定位精度,調節方便,結構穩定。

KCX系列消隙螺母非常適適合需要平順和運行無振動的應用場合。如打印、噴繪、掃描、坐標測量系統等。

KCX系列消隙螺母的優點在于可以手動調節阻力矩，以適應不同場合的應用要求。采用自潤滑乙縮醛(ACETAL)材料制成，優越的耐磨性和自潤滑性，以及良好的耐油性，耐過氧化物性能,可以提供有效的定位精度和高重復定位精度。

螺母型號：XLM-LLC-*-ACME(A)×P “*”:T/P A:絲桿外徑 P:螺紋導程

絲桿外徑

A

螺母外徑

B

法輪盤外徑

D

法輪盤厚度

E

安裝孔圓周

F

安裝孔直徑

G

凸臺外圓

C

凸臺高度

H

螺母長度

L

螺紋

M

螺蚊長度

I

動態負荷

模具號

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

Ibs

(Kg)

7/32

(5.56)

0.53

(13.5)

1

(25.4)

0.18

(4.6)

0.75

(19.05)

0.14

(3.56)

0.75

(19.05)

0.08

(2.03)

1

(25.4)

M14×1.5

0.24

(4.1)

5

(2.3)

LM0030

1/4

(6.35)

0.53

(13.5)

1

(25.4)

0.18

(4.6)

0.75

(19.05)

0.14

(3.56)

0.75

(19.05)

0.08

(2.03)

1

(25.4)

M14×1.5

0.24

(6.1)

5

(2.3)

5/16

(8)

0.74

(18.8)

1.16

(29.5)

0.2

(5.08)

0.875

(22.23)

0.17

(4.3)

1

(25.4)

0.15

(3.8)

1.5

(38.1)

5/8-18

0.32

(8.1)

8

(3.6)

LM0031

3/8

(9.53)

0.74

(18.8)

1.16

(29.5)

0.28

(7.1)

0.875

(22.23)

0.17

(4.3)

1

(25.4)

0.15

(3.8)

1.5

(38.1)

5/8-18

0.32

(8.1)

8

(3.6)

7/16

(11)

0.80

(20.3)

1.5

(38.1)

0.31

(8)

1.125

(28.6)

0.2

(5.08)

1.04

(26.4)

0.15

(3.8)

1.7

(43.2)

15/16-16

0.38

(9.7)

15

(7)

LM0032

5/8

(15.88)

1.06

(26.9)

2

(44.5)

0.31

(8)

1.375

(34.93)

0.2

(5.08)

1.06

(26.9)

0.16

(4.06)

2.2

(56)

15/16-16

0.38

(9.7)

15

(7)

LM0033

注：1、此螺母外形為標準型螺母，客戶可以在這外形基礎上進行二次加工，如更改安裝孔為螺紋孔安裝，增加安裝法輪銑扁，增加磁性柱等；

2、導程選擇參照P8至P15頁；

3、螺紋M如有需要可以在公制和英制轉換。

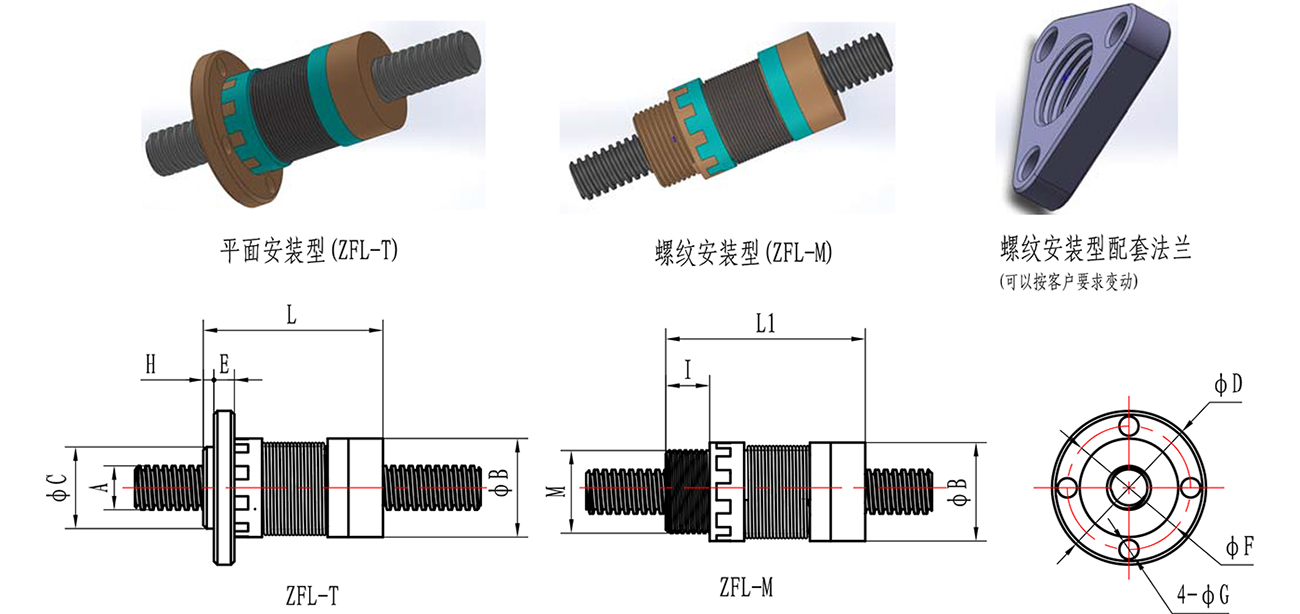

ZFL系列-中負荷\高軸向剛度型

Smooth專利ZFL系列產品，通過特殊軸向拉緊機構,將螺紋主副螺紋間的背隙消除。在使用中具有較高的軸向剛度和最低的阻力矩。不像LLC系列、MLD系列通過調整彈簧的壓緊力來控制消隙螺母的性能，因此ZFL系列為需要低阻力、高軸向剛度、運行平穩、低噪音、長壽命而設計的。

ZFL系列消隙螺母采用各種耐溫、耐磨損、自潤滑、免維護、長壽命復合工程塑料制成,優越的耐磨性和自潤滑性，以及良好的耐油性，耐過氧化物性能,可以提供有效的定位精度和高重復定位精度。

螺母型號：XLM-ZFL-*-ACME(A)×P “*”:T/M系列 A:絲桿外徑P:螺紋導程

絲桿外徑

A

螺母外徑

B

法輪盤外徑

D

法輪盤厚度

E

安裝孔圓周

F

安裝孔直徑

G

凸臺外圓

C

凸臺高度

H

螺母長度

L

螺母長度

L1

螺紋

M

螺蚊長度

I

動態負荷

模具號

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

Ibs

(Kg)

3/8

(9.53)

0.82

(20.8)

1.5

(38.1)

0.2

(5.1)

1.125

(28.6)

0.2

(5.08)

0.75

(19.1)

0.1

(2.54)

1.77

(45)

1.968

(50)

3/4-20

0.32

(8.1)

66

(30)

LM0034

7/16

(11)

0.9

(22.9)

1.62

(41.2)

0.22

(5.6)

1.406

(35.7)

0.2

(5.08)

0.875

(22.23)

0.1

(2.54)

1.92

(48)

2.12

(53)

13/16-16

0.38 (9.5)

84

(38)

LM0033

1/2

(12.7)

1.122

(28.5)

1.75

(44.5)

0.23

(5.9)

1.406

(35.7)

0.22

(5.6)

0.93

(23.62)

0.12

(3.1)

2.08

(52)

2.244

(57)

15/16-16

0.5

(12.7)

100

(45.5)

5/8

(15.88)

1.374

(34.9)

2.08

(53)

0.28

(7.1)

1.75

(44.45)

0.22

(5.6)

N/A

2.362

(60)

2.638

(67)

11/4-16

0.5

(12.7)

150

(68)

3/4

(19.05)

1.62

(41.2)

2.38

(60.5)

0.31

(7.9)

2

(50.8)

0.22

(5.6)

N/A

2.7

(67)

2.91

(74)

13/8-16

0.5

(12.7)

180

(81.6)

LM0032

7/8

(22)

1.75

(44.5)

2.63

(66.8)

0.38

(9.5)

2.25

(57.15)

0.25

(6.35)

N/A

2.795

(71)

3

(76.2)

13/8-16

0.5

(12.7)

200

(90.9)

LM0033

注：1、此螺母外形為標準型螺母，客戶可以在這外形基礎上進行二次加工，如更改安裝孔為螺紋孔安裝，增加安裝法輪銑扁，增加磁性柱等；

2、導程選擇參照P8至P15頁，螺紋可以英制和公制；

3、螺紋M如有需要可以在公制和英制轉換。

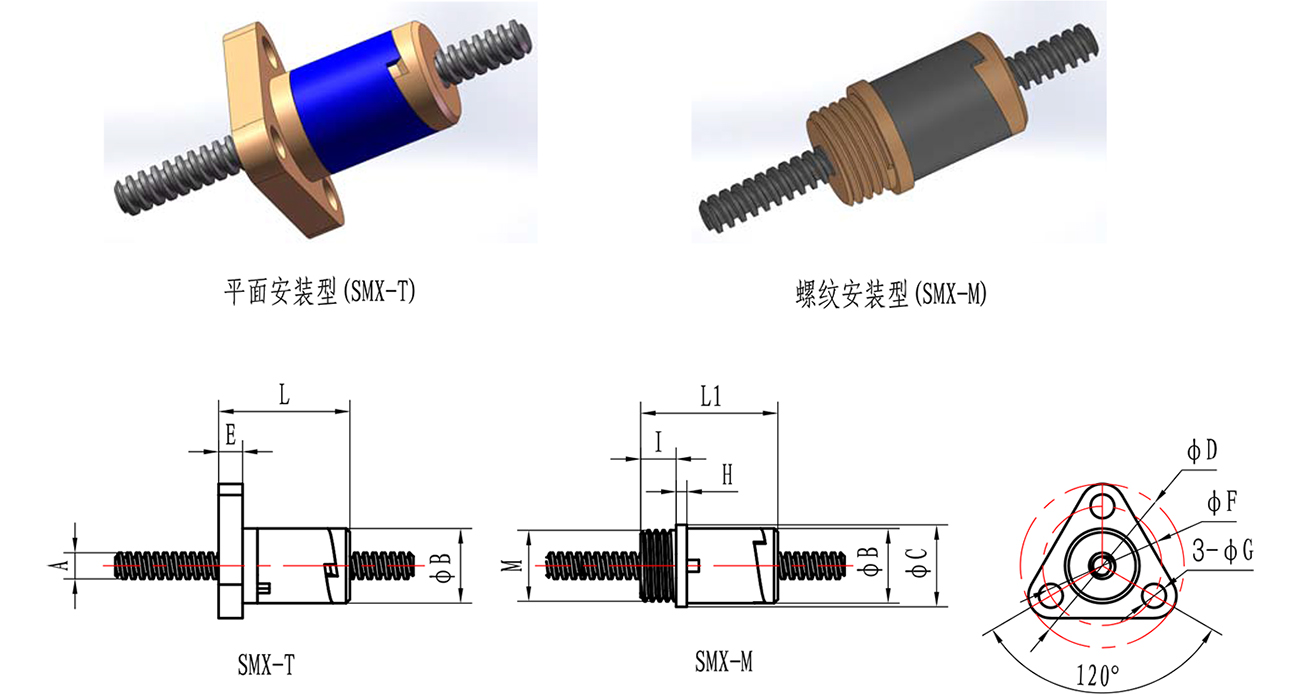

SMX系列-微型消隙螺母

Smooth專利SMX系列產品，結合國內外結構工藝,取其優點，通過工程塑料精密壓塑和數控精車加工完成，采用特殊的張緊結構，既能達到良好的軸向剛性，又能將阻力矩將至最低。

由于結構工藝的優化，螺母外形相對其他規格的消隙螺母要小，在性能上不會因?yàn)橥庑蔚臏p小而降低消隙螺母的傳動能力。

SMX系列消隙螺母采用各種耐溫、耐磨損、自潤滑、免維護、長壽命復合工程塑料制成,優越的耐磨性和自潤滑性，以及良好的耐油性，耐過氧化物性能,可以提供有效的定位精度和高重復定位精度。

螺母型號：XLM-SMX-*-ACME(A)×P “*”:T/M系列 A:絲桿外徑 P:螺紋導程

絲桿外徑

A

螺母外徑

B

法輪盤外徑

D

法輪盤厚度

E

安裝孔圓周

F

安裝孔直徑

G

凸臺外圓

C

凸臺高度

H

螺母長度

L

螺母長度

L1

螺紋

M

螺紋長度

I

動態負荷

模具號

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

in

(mm)

Ibs

(Kg)

4/29

(3.5)

0.393

(10)

0.866

(22)

0.125

(3.2)

0.625

(15.88)

0.126

(3.2)

0.44

(11)

0.06

(1.5)

0.7

(17.8)

0.73

(18.5)

3/8-24

0.187

(4.76)

40

(18)

LM0034

3/16

(4.76)

0.488

(12.4)

1

(25.4)

0.187

(4.76)

0.75

(19.05)

1.417

(3.6)

0.488

(12.4)

0.078

(2)

0.88

(22.4)

1

(25.4)

7/16-20

0.2

(5.08)

60

(27)

LM0033

1/2

(5.56)

0.488

(12.4)

1

(25.4)

0.187

(4.76)

0.75

(19.05)

1.417

(3.6)

0.488

(12.4)

0.078

(2)

0.88

(22.4)

1

(25.4)

7/16-20

0.2

(5.08)

60

(27)

5/8

(6.35)

0.488

(12.4)

1

(25.4)

0.187

(4.76)

0.75

(19.05)

1.417

(3.6)

0.488

(12.4)

0.078

(2)

0.88

(22.4)

1

(25.4)

7/16-20

0.2

(5.08)

60

(27)

注：1、此螺母外形為標準型螺母，客戶可以在這外形基礎上進行二次加工，如更改安裝孔為螺紋孔安裝，增加安裝法輪銑扁，增加磁性柱等；

2、導程選擇參照P8至P15頁；

3、螺紋M如有需要可以在公制和英制轉換。
