17H（42）滾珠絲桿系列
|
產品特性 |

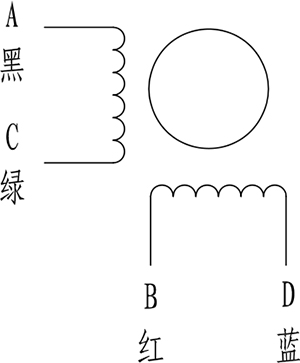

接線圖 |
||
|
步距角 |
0.9°/1.2°/1.8°±5% |
|
|
|
允許溫度 |
80℃ max |
||
|
環境溫度 |
-20℃~+50℃(無結冰) |
||
|
絕緣等級 |
B |
||
|
絕緣耐壓 |
AC 500V 1 Min |
||
|
絕緣電阻 |
100MΩ Min 500V DC |
||
|
防護等級 |
IP40(最高IP65) |
||

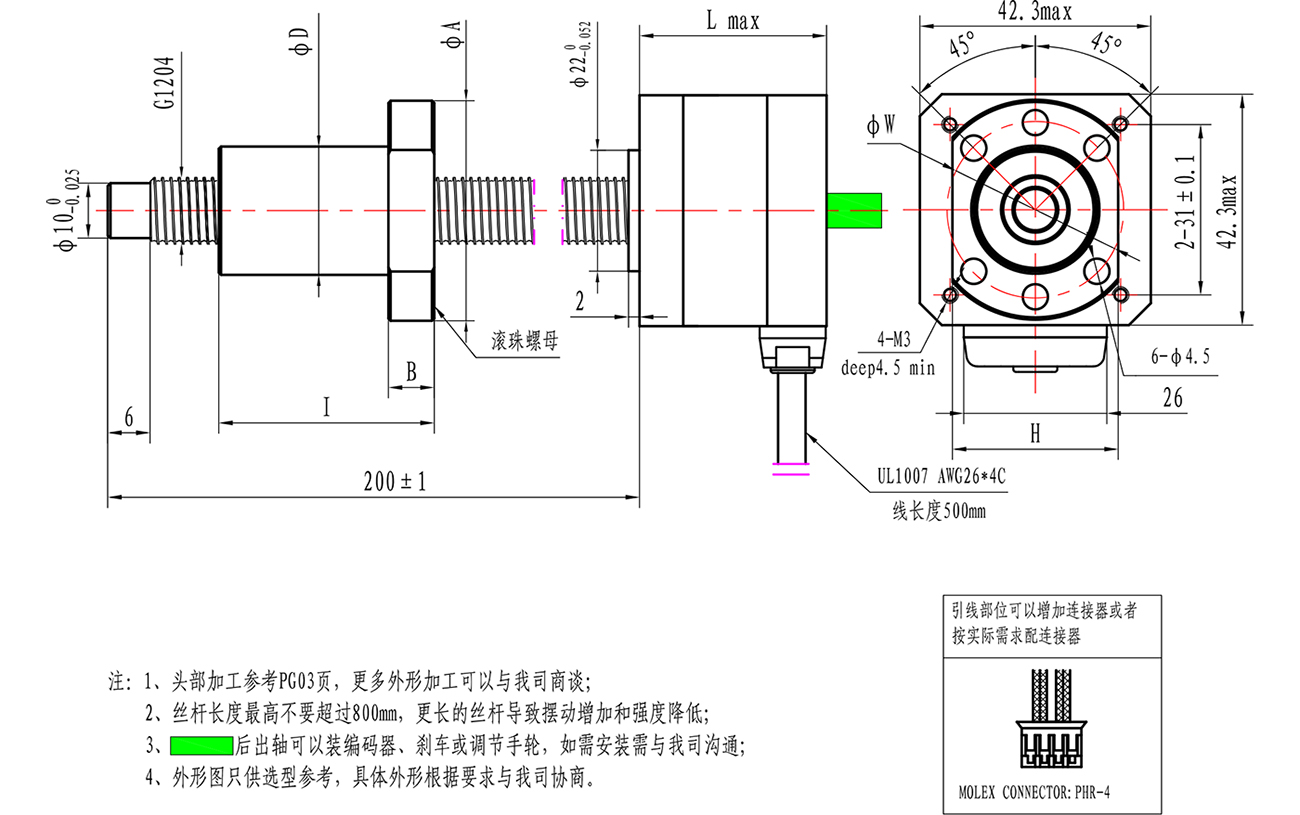

外形圖

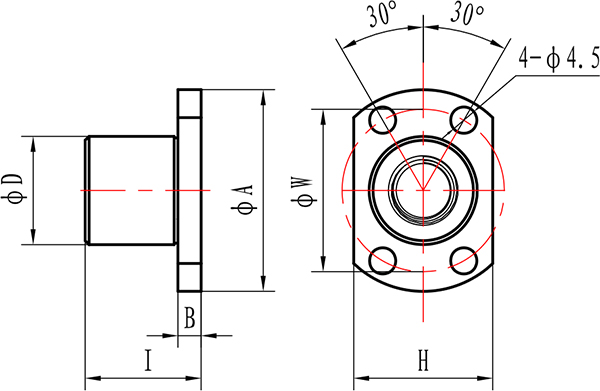

G08滾珠絲桿螺母外形
|
滾珠絲桿型號 |
嗥母尺寸 |
|||||
|
D |
A |
B |
I |
W |
H |
|
|
G0801 |
14 |
27 |
4 |
16 |
21 |
18 |
|
G0802 |
14 |
27 |
4 |
16 |
21 |
18 |
|
G0802.5 |
16 |
29 |
4 |
26 |
23 |
20 |
|
G0804 |
16 |
29 |
4 |
26 |
23 |
20 |

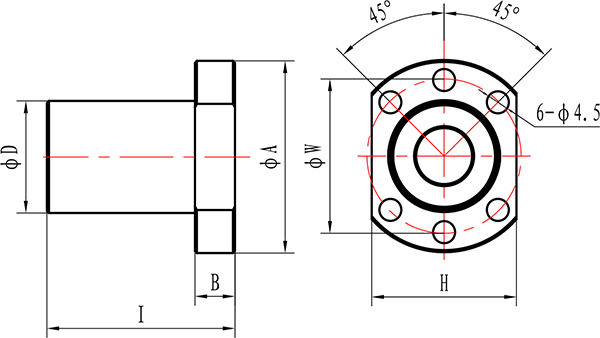

G10滾珠絲桿螺母外形
|
滾珠絲桿型號 |
嗥母尺寸 |
|||||
|
D |
A |
B |
I |
W |
H |
|
|
G1002 |
18 |
35 |
5 |
28 |
27 |
22 |
|
G1004 |
26 |
46 |
10 |
34 |
36 |
28 |
G12滾珠絲桿螺母外形
|
滾珠絲桿型號 |
螺母尺寸 |
|||||
|
D |
A |
B |
I |
w |
H |
|
|
G1204 |
24 |
40 |
10 |
40 |
32 |
30 |
|
G1205 |
24 |
40 |
10 |
31 |
32 |
30 |
|
G1210 |
24 |
40 |
10 |
48.5 |
32 |
30 |
注：更多螺母結構及外形尺寸需與我司協商
性能參數
|
電機型號 |
步距角 |
電壓V |
電流A |
導程mm |
步長mm |
推力@100pps,整步 |
電阻Ω |
電感mH |
機身L mm |
|
17HD059H-G0801-200 |
1.8° |
5.0 |
0.7 |
1 |
0.005 |
28.3Kg |
7.2 |
8.7 |
34 |
|
17HD059H-G1004-200 |
4 |
0.02 |
9.5Kg |
||||||
|
17HD059H-G1205-200 |
5 |
0.025 |
7.6Kg |
||||||
|
17HD059H-G1210-200 |
10 |
0.05 |
3.8Kg |
||||||
|
17HD449H-G0801-200 |
1.8° |
3.75 |
1.5 |
1 |
0.005 |
42Kg |
2.5 |
5.0 |
48 |
|
17HD449H-G1004-200 |
4 |
0.02 |
14.5Kg |
||||||
|
17HD449H-G1205-200 |
5 |
0.025 |
9.5Kg |
||||||
|
17HD449H-G1210-200 |
10 |
0.05 |
4.9Kg |
||||||
|
17HD801H-G0801-200 |
1.8° |
4.56 |
1.2 |
1 |
0.005 |
54Kg |
3.8 |
4.0 |
60 |
|
17HD801H-G1004-200 |
4 |
0.02 |
19Kg |
||||||
|
17HD801H-G1205-200 |
5 |
0.025 |
16Kg |
||||||
|
17HD801H-G1210-200 |
10 |
0.05 |
8Kg |
*更多結構和參數與我司協商完成

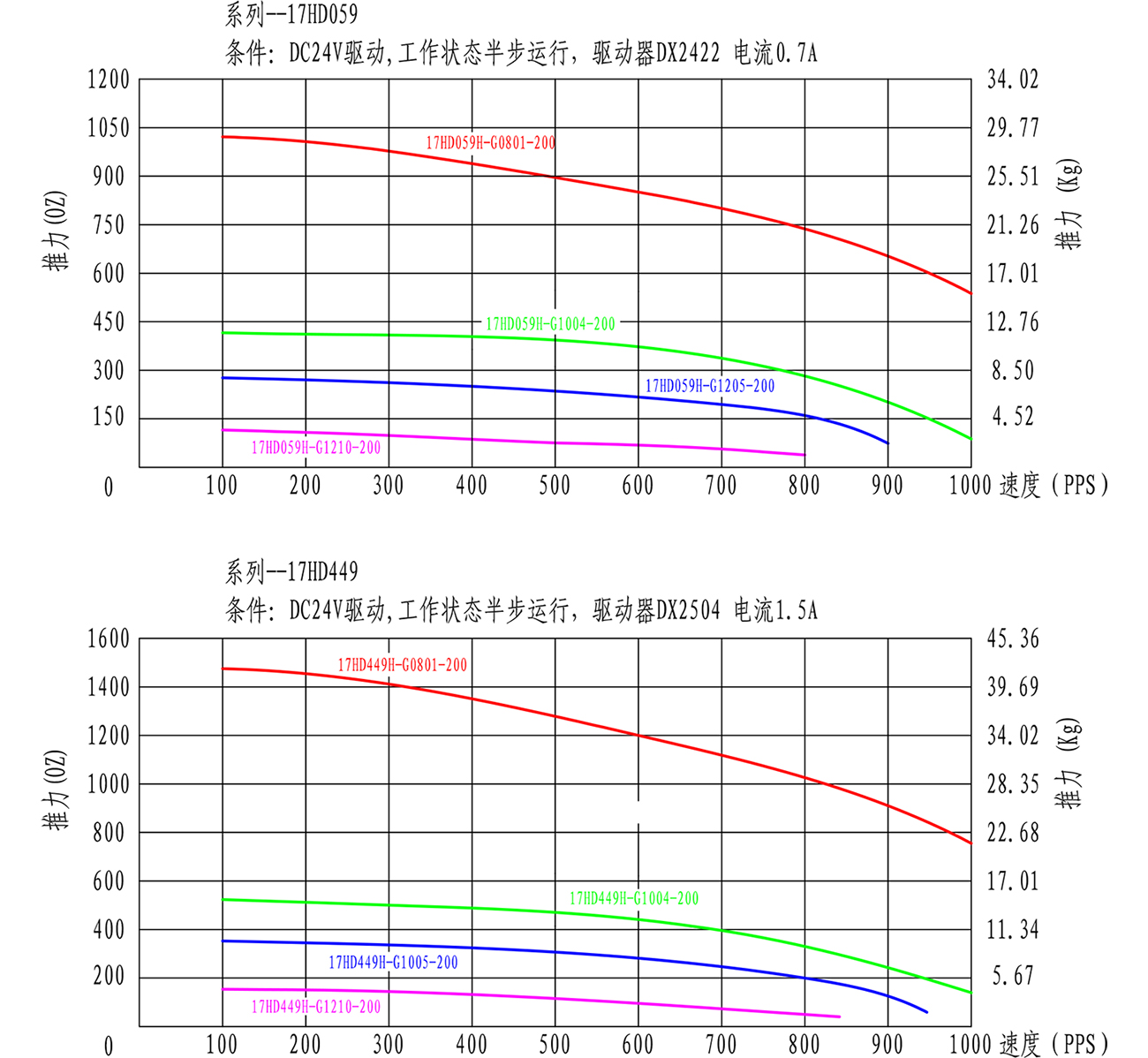

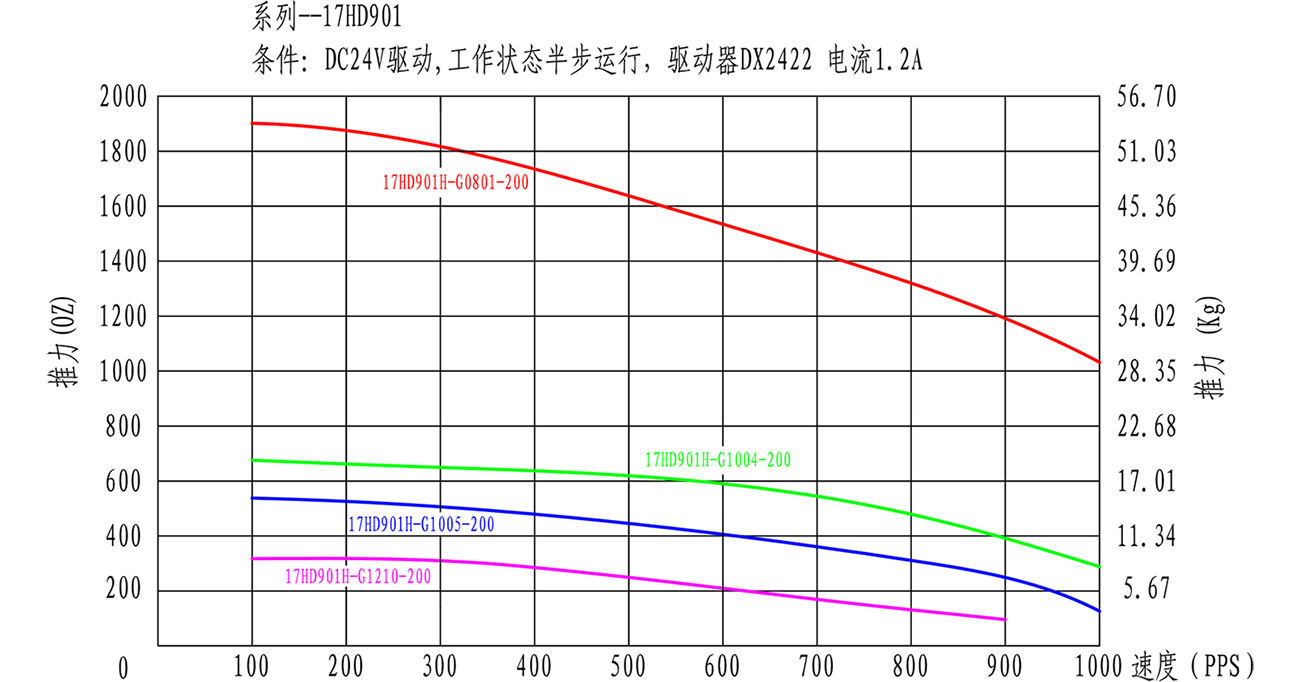

性能曲線

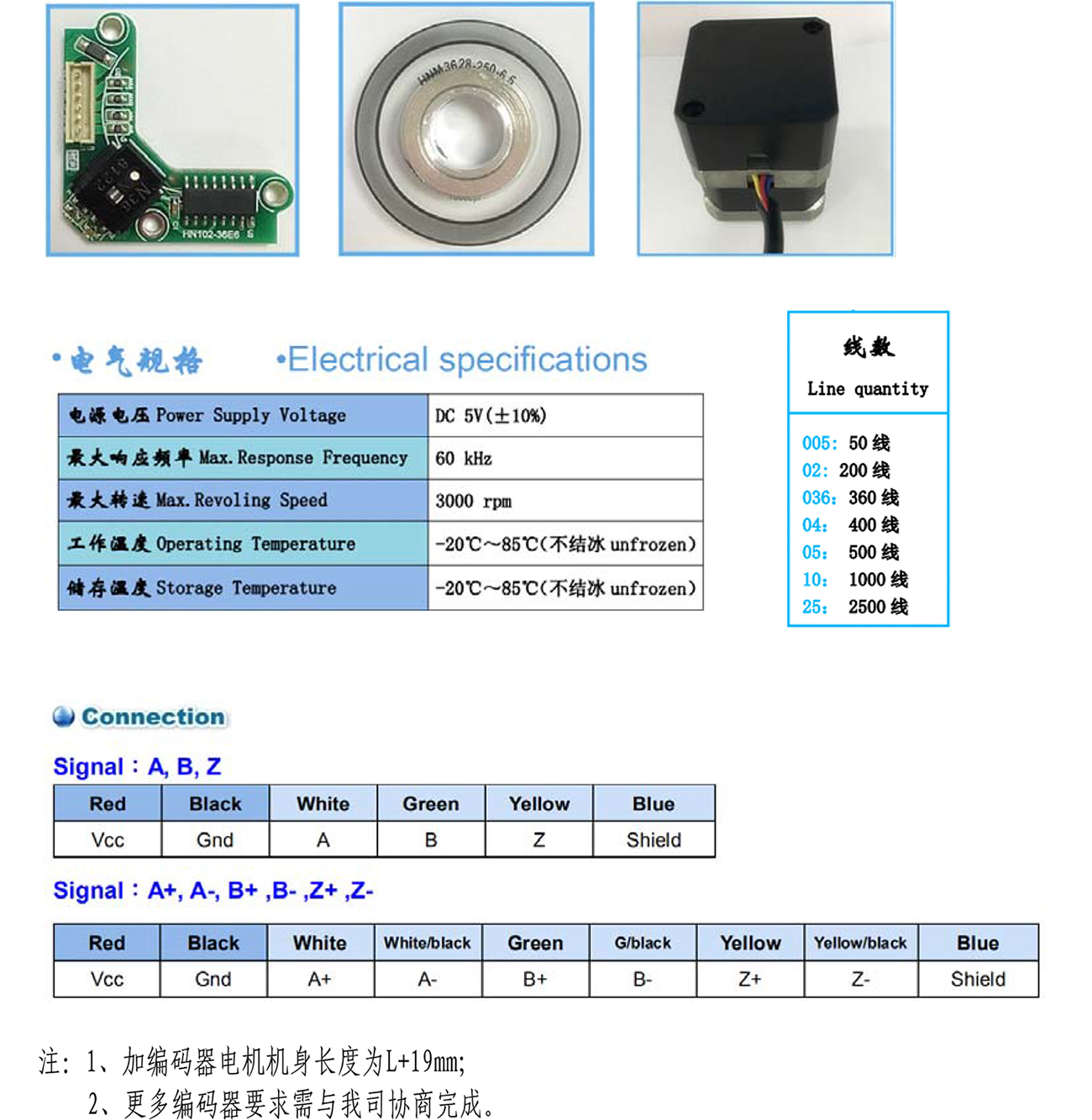

編碼器介紹

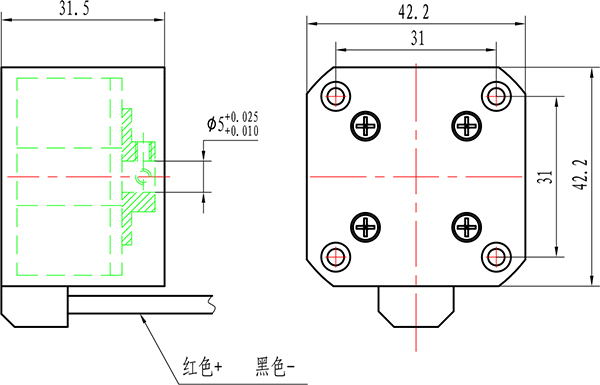

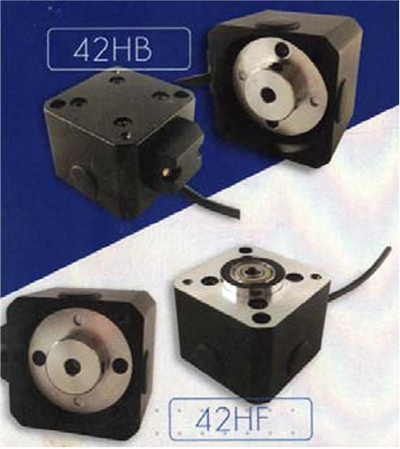

電永磁斷電剎車介紹
電永磁斷電剎車參數
|
電壓 |
24V DC |
|
脫機扭力 |
0.7 N.m |
|
功率 |
3.7 W |
|
響應時間 |
50 ms |
|
最高熊速 |
1000 RMP |
|
線圈電阻 |
130-180Ω |
|
絕緣等級 |
B |
注: 1、水平安裝滾珠絲桿電機,要求斷電后位置不會因?yàn)橥饬?dǎo)致位移變化時需要增加剎車，提高斷電定位能力;
2、垂直安裝滾珠絲桿電機，斷電或通電停止時負載高于電機本身自鎖力時需要增加剎車,提高電機定位能力。
