步進驅動器 DX-5542
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
L-007
所屬分類
驅動
數量
-
+
庫存:
0
產品描述

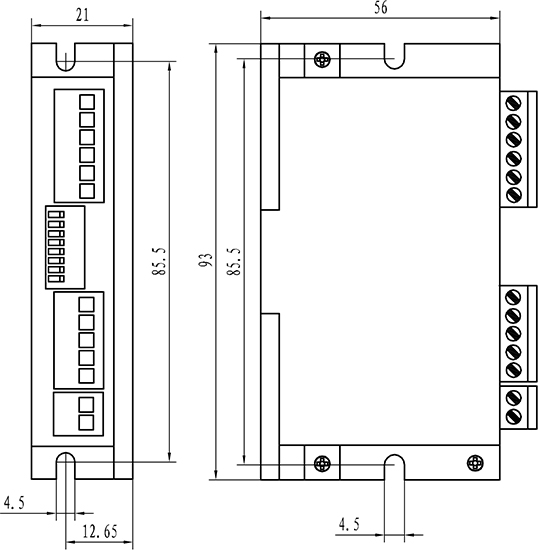

安裝尺寸

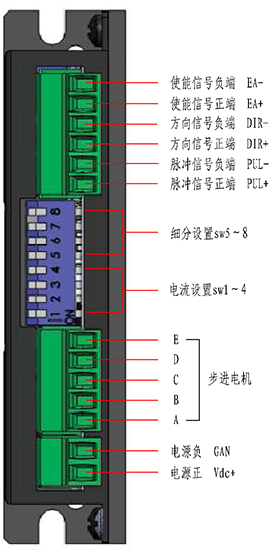

接線定義

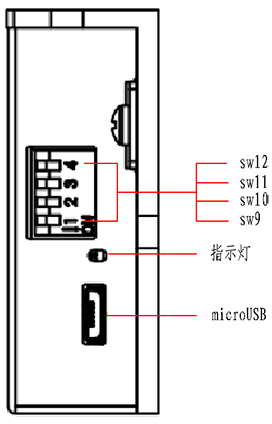

四位撥碼開關功能定義
sw10:電機接線方式設定 0FF--新五邊形接法 0N--傳統五邊形接 法
sw11&sw12:運行模式設定
| 運行模式 | swll | swll |
| 單脈沖（默認） | OFF | OFF |
| 雙脈沖 | ON | OFF |
| 10控制模式 | OFF | ON |
| 自運行模式 | ON | ON |
電流設置
| 峰值電流 | 0.3A | 0.4A | 0.5A | 0.7A | 0.9A | 1.1A | 1.4A | 1.7A | 2.0A | 2.3A | 2.6A | 2.9A | 3.2A | 3.5A | 3.8A | 4.2A |
| swl | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON |
| sw2 | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON |
| sw3 | OFF | OFF | OFF | OFF | ON | ON | ON | ON | OFF | OFF | OFF | OFF | ON | ON | ON | ON |
| sw4 | OFF | OFF | OFF | OFF | OFF | OFF | OFF | OFF | ON | ON | ON | ON | ON | ON | ON | ON |
細分設置
當SW9為0FF(2SUB)時，細分如下:
| 細分（步/轉） | 200 | 400 | 800 | 1200 | 1600 | 1800 | 2400 | 3200 | 3600 | 6400 | 7200 | 12800 | 18000 | 36000 | 51200 | 72000 |
| sw5 | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
| sw6 | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
| sw7 | ON | ON | ON | ON | OFF | OFF | OFF | OFF | ON | ON | ON | ON | OFF | OFF | OFF | OFF |
| sw8 | ON | ON | ON | ON | ON | ON | ON | ON | OFF | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
當SW9為0N(SUB)時，細分如下:
| 細分（步/轉） | 500 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 | 10000 | 12500 | 20000 | 25000 | 40000 | 50000 | 62500 | 100000 | 125000 |
| sw5 | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
| sw6 | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
| sw7 | ON | ON | ON | ON | OFF | OFF | OFF | OFF | ON | ON | ON | ON | OFF | OFF | OFF | OFF |
| sw8 | ON | ON | ON | ON | ON | ON | ON | ON | OFF | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
10模式設置及自動運行模式速度設定(轉1分種)
| 速度（轉/分） | 5 | 10 | 15 | 30 | 60 | 90 | 120 | 150 | 180 | 210 | 240 | 300 | 400 | 500 | 650 | 800 |
| sw5 | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
| sw6 | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
| sw7 | ON | ON | ON | ON | OFF | OFF | OFF | OFF | ON | ON | ON | ON | OFF | OFF | OFF | OFF |
| sw8 | ON | ON | ON | ON | ON | ON | ON | ON | OFF | OFF | OFF | OFF | OFF | OFF | OFF | OFF |

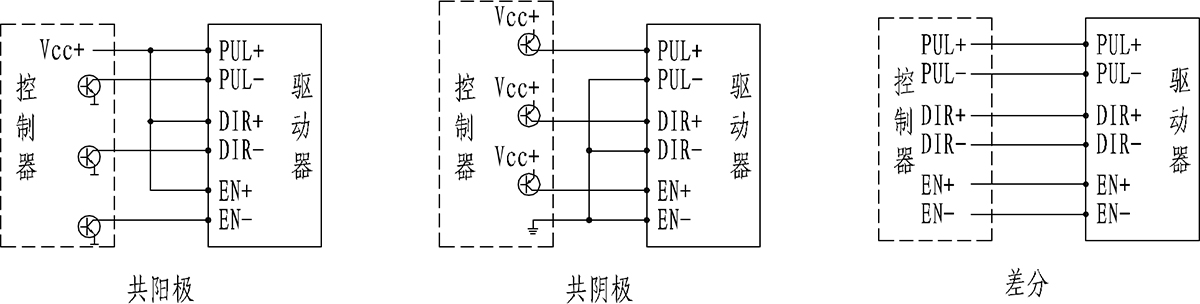

控制信號接線
報警信息
綠燈為電源指示燈，當驅動器上電后綠燈常亮表示電機運行，閃爍表示電機停止
紅燈為故障指示燈，當出現欠壓、過壓、過流、開路故障時，故障燈閃爍
