PG60H
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
G-BB0017
所屬分類
行星齒輪減速箱系列
數量
-
+
庫存:
0
產品描述
PG60H 齒輪箱系列
外殼材質Housing material | 金屬metal | 背隙(無負荷時) Backlash,at no-load | ≤3° |
輸出軸承型式Bearing at output | 滾珠軸承Ball bearings | ||
徑向負荷Radial load(8mm from flange) | ≤25kgf | ||
軸向負荷Shaft axial load | ≤10kgf | ||
主軸最大承受壓入力 Shaft press fit force, max. | ≤50kgf | ||
徑向間隙Radial play of shaft | ≤0.08mm | ||
軸向間隙Thrust play of shaft | ≤0.2mm |

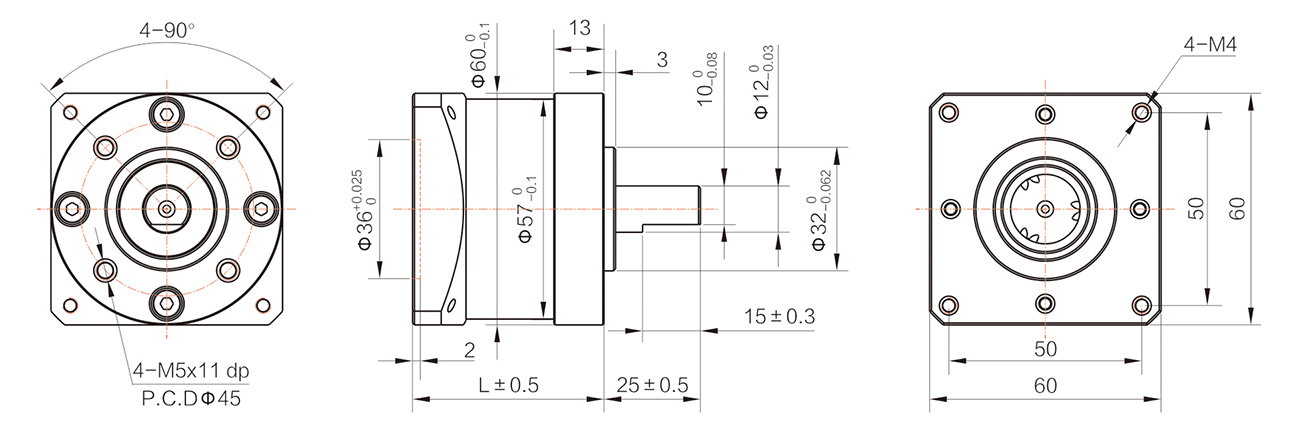

外形尺寸
馬達齒輪參數
模數Module | 1 | ||
齒數No. of teeth | 12 | 15 | |
壓力角Pressure angle | 20° | ||
孔徑Hole diameter | Φ8 | ||
使用溫度范圍:-10° C~+60° C Operating temperature range |
使用相對濕度:20%?85%RH Operating relative humidity |

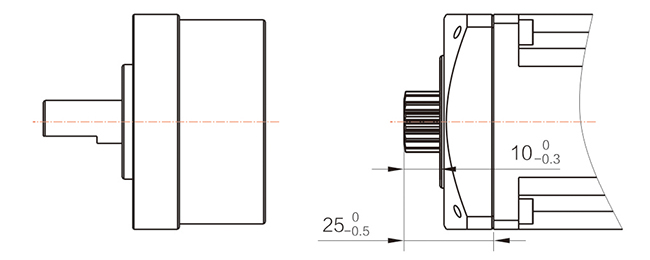

馬達裝卸方法

標準減速比參數
減速比 Reduction ratio |
精確減速比 Exact reduction ratio |
額定允許扭矩 Rated tolerance torque |
極限扭矩 Max momentary tolerance torque |
效率 Efficiency |
級數 Number of stages |
L |
3.6,4.3 | 3 3/5,1 1/4 | 20kgf.cm | 60kgf.cm | 90% | 1 | 49.6 |
13,19.2,22.7 | 12 24/25,19 1/5,22 2/3 | 40kgf.cm | 120kgf.cm | 81% | 2 | 67 |
46.7,69,102,121 |
46 82/125,69 3/25, 102 2/5,120 8/9 |
60kgf.cm | 180kgf.cm | 73% | 3 | 84 |
198,276,326,409,513 |
198 36/125,276 57/160, 326 65/256,409 5/12,513 7/9 |
80kgf.cm | 240kgf.cm | 65% | 4 | 101 |
未找到相應參數組,請于后臺屬性模板中添加
