RF-1215 PG13
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
G-AC0002
所屬分類
直流減速電機系列
數量
-
+
庫存:
0
產品描述

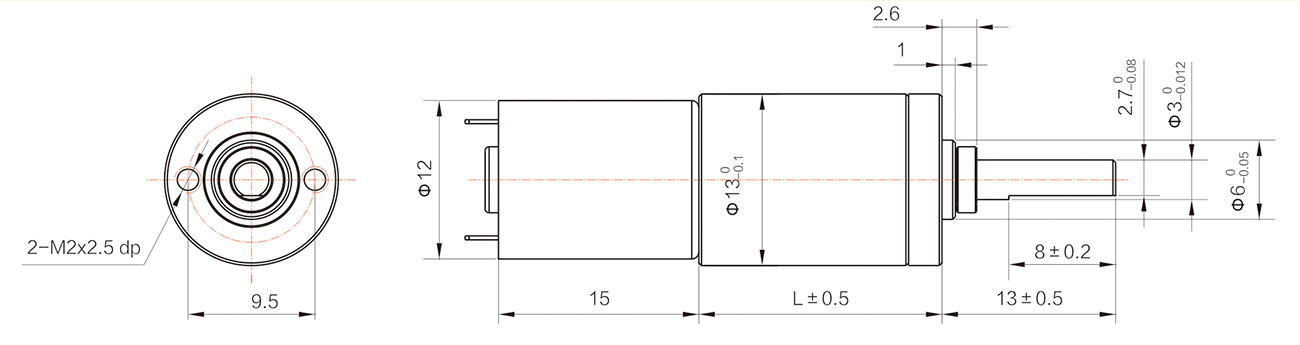

外形尺寸
齒輪箱清單
| 級數 Number of stages | 1 stages reduction | 2 stages reduction | 3 stages reduction | 4 stages reduction | 5 stages reduction |
| 減速比 Reduction ratio | 4 | 16 | 64 | 256 | 1024 |
| 齒輪箱長度 Gearbox length"L"mm | 14.4 | 18.2 | 22 | 25.8 | 29.6 |
| 最大額定力矩Max. Running torque | 0.8kgf.cm | 1.2kgf.cm | 1.6kgf.cm | 1.8kgf.cm | 2.0kgf.cm |
| 最大損壞扭矩 Max.Gear breaking torque | 2.4kgf.cm | 3.6kgf.cm | 4.8kgf.cm | 5.4kgf.cm | 6.0kgf.cm |
| 效率 Gearing efficiency | 90% | 81% | 73% | 65% | 59% |
馬達參數
|
馬達型號 Motor name |
額定電壓 Rated Volt (V) |
空載 No load | 負載扭矩 Load torque | 堵轉扭矩 Stall torque | |||||
| Current | Speed | Current | Speed | Torque | Output power | Torque | Current | ||
| A | r/min | A | r/min | gf.cm | w | gf.cm | A | ||
| RF-1215-07280 | 3 | ≤0.05 | 12000 | ≤0.10 | 8180 | 3.3 | 0.27 | 10.3 | 0.23 |
| RF-1215-10160 | 3 | ≤0.12 | 19600 | ≤0.29 | 13800 | 2.8 | 0.4 | 9.4 | 0.7 |
減速后的輸出力矩=馬達力矩x減速比x齒輪傳動效率; 輸出轉速=馬達轉速/減速比。
